Гибкий трубопровод для транспортировки СУГ

CGH LPG-Flex pipe

Основываясь на более чем 25-ти летнем опыте в проектировании и сооружении неметаллических трубопроводов для скважин и труб для сбора продуктов в нефтегазовой отрасли, компания "Билл-АПС" - официальный представитель CGH Belgium на территории Украины, рада представить Вам CGH LPG-Flex передовую трубопроводную технологии для безопасного подземного транспортировки сжижения углеводного газа.

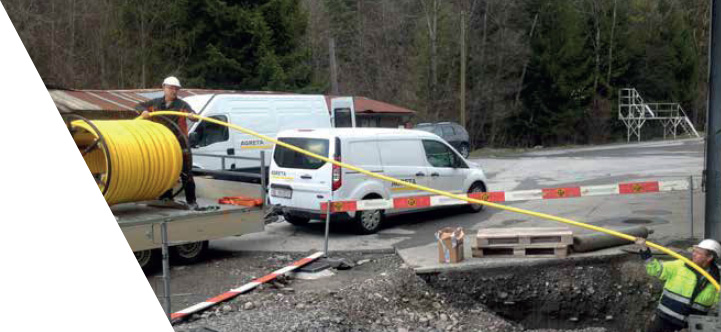

Гибкий трубопровод поставляется в катушке, что дает возможность очень быстрого и малозатратного монтажа. Использование передовых полимеров и арамидных волокон обеспечивает превосходную коррозионную стойкость, прочность и долгий срок эксплуатации. Трубы LPG-Flex монтируются одним непрерывным отрезком между резервуаром и ГРК, без использования скрытых недоступных соединений. Композитные материалы есть в 100 раз более гладкие, чем сталь, поэтому меньше диаметры труб будут давать одинаковые результаты по расходу воды, а как правило, даже больше стальных труб

Трубопроводы CGH-LPG pipe не имеют недостатков традиционных стальных трубопроводов, таких как сварка с необходимым 100% контролем соединений, а также внутренней коррозии, что является чрезвычайно опасным фактором.

Использование

Трубы LPG-Flex используются для транспортировки сжиженного углеводородного газа (LPG), пропана, бутана, пентана и диметилового эфира (ДМЭ) в жидкой, а также в газовой фазе.

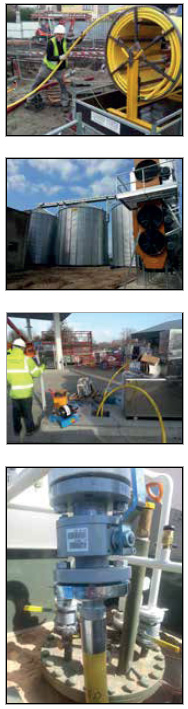

Наши трубопроводные системы смонтированы на нескольких тысячах объектов во всем мире, так с 2009 года трубы были использованы на:

  • Автогазозаправочных станциях крупнейших нефтяных компаний;
  •     Сельскохозяйственных зерносушильных установках;
  •     Установках наполнения газовых баллонов
  •     Промышленных установках (автономное газоснабжение, технологические нужды)
  •     Автономное газоснабжение в отдаленных объектах (гостиницы и др.)
  •     Пожарные тренировочные центры;     и другие .

Монтаж соединительных элементов

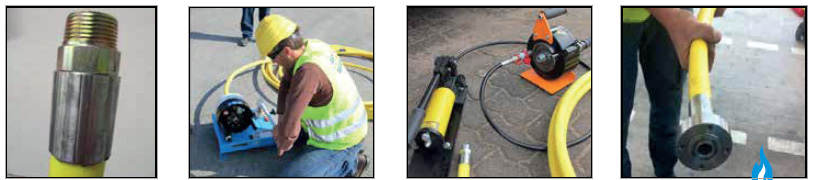

Соединительные элементы (фитинги) обжимают на месте (в конце концов, в мастерской) с помощью (ручной) радиально-обтискуючои машины. Обжатия муфты вокруг сердечника и трубы блокирует возможность образования утечек на соединении.

Гибкий трубопровод для транспортировки СУГ

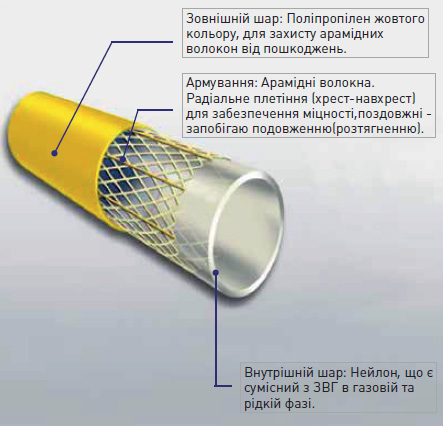

Прочность трубопровода достигается только за счет армирования арамидными волокнами, а не за счет толщины стенки, что делает трубопроводы LPG-Flex гибкими, легкими и простыми в монтаже!

Характеристики и состав

  • Робоча температура від -40оС до +65оС
  • Проектний запас міцності у 2,2 рази більше робочого тиску;
  • Макс. робочий тиск 35 бар
  • Макс. випр. тиск 52 бар
  • Мінімальна температура монтажу 0оС (Труба на котушці повинна бути попередньо підігрітою при нижчій температурі монтажу)
  • Запас міцності при стискуванні від 25 до 30 кг/см.кв. (в залежності від діаметру)
  • Максимальне зусилля на розрив 5.000 кг
  • Стандартні діаметри труб: DN20, DN25 i DN32 (інші діаметри за запитом)
  • Котушки стандартною довжиною 200 або 400 метрів із марківуанням кожного метру
  • Тільки для підземного монтажу

З'єднувальні елементи

Коди продуктів та розміри

Код труби Зовнішній діаметр Дн Внутрішній діаметр Код фланцевого з'єднання Код різьбового з'єднання Різьба Вага, кг/м Мінімальний радіус вигину
LP1025 31,75 20 22,40 MC20075-FLA MC20075-NPT 3/4" 0,44 0,6
LP1050 38,10 25 27,40 MC25100-FLA MC25100-NPT 1" 0,62 0,6
LP1075 44,45 32 33.80 Н/Д MC32125-NPT1 1/4" 0,68 0,7

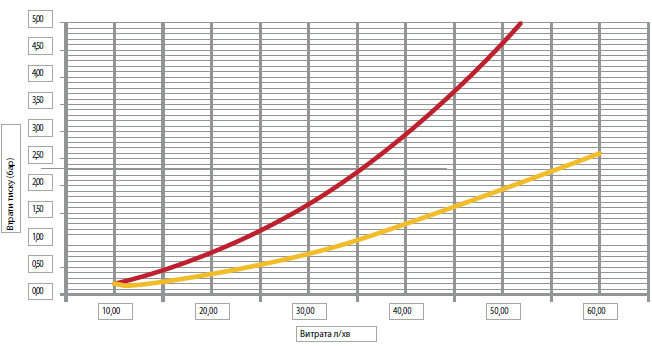

Композитні матеріали у +/- 100 разів гладші ніж сталь. Труби LPG-Flex меншого діаметру дають ідентичні результати протоку у порівнянні із більшими по діаметру стальними трубами. Ця діаграма падіння тиску побудована при використанні труби DN20 при довжині 80м, та різних витратах.

Сертифікація

Трубопровідні системи LPG-Flex виготовлені із урахуванням нового стандарту ЄС - EN16125. Тим часом трубопроводи успішно пройшли різні національні процедури випробувань, в тому числі на здатність витримувати тиск випробувань при температурах до -40оС, різноманітні тести на розрив, корозійну стійкість при багатократному навантаженні, діелектричний опір, випробування на вигин при низьких температурах.

З 2009 року труби змонтовані в більш ніж 20 країнах по всьому світу, тому різні протоколи випробувань доступні (сертифікат італійського Ministero dell'Interno, сертифікат LNE у Франції, протокол досліджень Польського інституту нафти і газу, дозвіл на використання російського Ростехнадзору, сертифікати PED; EN102204-3.2; затверджені Bureau Veritas у ЄС, в Україні - Висновок ЕТЦ Держпраці; Дозвіл на застосування Держпраці; сертифікат перевірки ООВ "Промбезпека", та інші...)

Також завжди доступна СЕ-декларація виробника про відповідність згідно з директивою VII 97/23 / EG по модулю А1. Навчання з монтажу труби LPG-Flex і сертифікація персоналу здійснюється під керівництвом інженерів CGH Belgium NV або інженерів офіційно визнаних місцевих дистриб'юторів CGH Belgium NV.

Налаштування діелектричного випробування труби в лабораторії, третьою стороною для задоволення нового стандарту EN16125. Стінкам неметалевої труби LPG необхідно пройти тест 100 кВ.

При випробуванні стінок труби не відбулося пробою стінки до 140 кВ.

Відсутність зварювання, а також корозії внутрішньої і зовнішньої стінок підвищують безпеку установок LPG, що є найбільш важливим завданням органів нагляду. Це, в поєднанні зі зменшенням часу монтажу робить трубопровідні системи CGH-LPG найбезпечнішими і економічно ефективними трубопроводами для використання!!!!!
